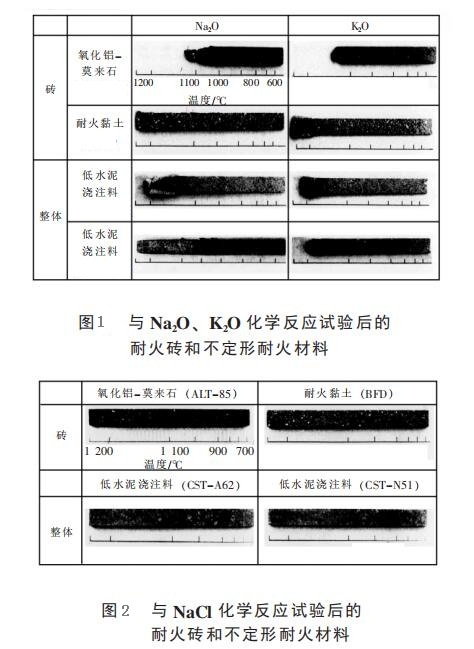

垃圾廢棄物，有的含有很多Na、K。同時可以預(yù)想燃燒的廢棄物中如廢塑料等含有很多Cl，在燃燒中與Na、K反應(yīng)也可能成為堿性金屬鹽的NaCl和KCl。在工業(yè)焚燒爐中，已經(jīng)證實了 有NaCl 等存在。因此，為了確認(rèn)Na2O、K2O、NaCl的侵蝕性，對高鋁磚及黏土磚、澆注料進行了反應(yīng)試驗與 Na2O、 K2O、 NaCl 的反應(yīng)試驗結(jié)果示于圖1和圖2
高鋁磚及黏土質(zhì)耐火材料與堿性金屬鹽Na2CO3、K2CO3和NaCl 做了反應(yīng)試驗，得出以下結(jié)論：
（1）發(fā)現(xiàn)生成了Na2O（或 K2O）-Al2O3-SiO2 系反應(yīng)化合物。試樣明顯地與堿性金屬鹽反應(yīng)生成低熔物， 發(fā)生損傷。
（2）沒有發(fā)現(xiàn) NaCl 與試樣的反應(yīng)化合物，耐火材料中只有 NaCl 浸透。
（3） 堿性金屬鹽對試樣的侵蝕性如下：NaCl＜Na2CO3＜K2CO3。
二：與實際垃圾焚燒灰的反應(yīng)試驗
在上述的反應(yīng)試驗中，只確認(rèn)了堿性金屬鹽帶來的侵蝕狀況。下面介紹的是實際處理的垃圾焚燒灰中堿成分較多的焚燒灰和堿成分較少的焚燒灰所引起的耐火磚的侵蝕情況。
2.1 試驗方法
試驗使用的焚燒灰的化學(xué)成分示于表3。試驗使用的耐火磚品質(zhì)示于表4。這次試驗所選擇的是應(yīng)用于工業(yè)焚燒灰熔融爐的耐火磚。為了快速反應(yīng)，加熱條件是在1300℃保持2h。
三：試驗結(jié)果
使用含堿成分多的焚燒灰，試樣的侵蝕程度相對較重。其中，氧化鋁-碳化硅質(zhì)磚比中氧化鋁磚的侵蝕稍顯著。但是，實際焚燒灰中還含有堿之外的成分，所以比僅用堿進行反應(yīng)試驗的侵蝕程度要輕然而，對于利用生物廢棄物的燃燒爐，為了選擇合適的耐火材料，應(yīng)該進行下列研究：
（1） 調(diào)查生物廢棄物的焚燒灰與耐火材料的反應(yīng)性。
（2） 對燃燒爐的構(gòu)造和操作條件的研究。
（3） 根據(jù)熔損、膨脹、剝落和熱震等的使用條件推測損傷狀況。
（4） 施工方法及成本的研究。
