化工行業(yè)生產裝置每年副產大量廢硫酸，特別是烷基化裝置，每生產一噸烴化油都會副產80～100kg廢硫酸，其成分除硫酸外還包括有機物、水分和雜質等。隨著國家環(huán)保要求越發(fā)嚴格，廢硫酸的處理不僅僅涉及到烷基化工藝的完善，更是適應國家環(huán)保要求，關系企業(yè)命運的關鍵一環(huán)。煉油廠采用熱裂法處理廢硫酸，將廢硫酸高溫裂解為SO2和 O2，然后將SO2生產成潔凈硫酸重新使用。廢硫酸裂解制硫酸可以從根本上解決廢硫酸處理問題，處理成本底，產品收率高，安全可靠，具有良好的環(huán)境效益和經濟效益。

裂解爐作為廢硫酸處理的主要爐型，在廢硫酸氧化還原過程中，主要提供了恒定的裂解溫度和氧化還原的空間，目前多采用接觸法，將廢硫酸與熱空氣、燃氣送入到爐內，在高溫1100~1200℃之間進行裂解，最終通過兩轉兩吸的處置過程，提純出濃度98%的硫酸繼續(xù)輸入市場使用。

裂解爐的內腔整體多采用耐火磚砌筑，外形屬于臥式筒體，分前墻和后墻。中間設置擋墻，內部耐火磚選用的材質也以剛玉磚、高鋁磚、莫來石磚為主。主要起到抗H2O、H2S、CO、O2氣體侵蝕。從耐火磚材質選擇上分類，堿性耐火磚不適合用于此類爐型，如含MgO、CaO類的產品容易與H2S發(fā)生化學反應生成，MgSO4和CaSO4。酸性耐火材料也不適合用于此類爐型，如含有硅磚含SiO2成份比較高的產品。因為爐內的裂解關系屬于氧化氣氛，含有一定的CO2及O2，容易與硅磚發(fā)生沉炭，造成含SiO2的酸性耐火材料中Si形成脫氧變?yōu)?/span>SiO氣體發(fā)生分解。

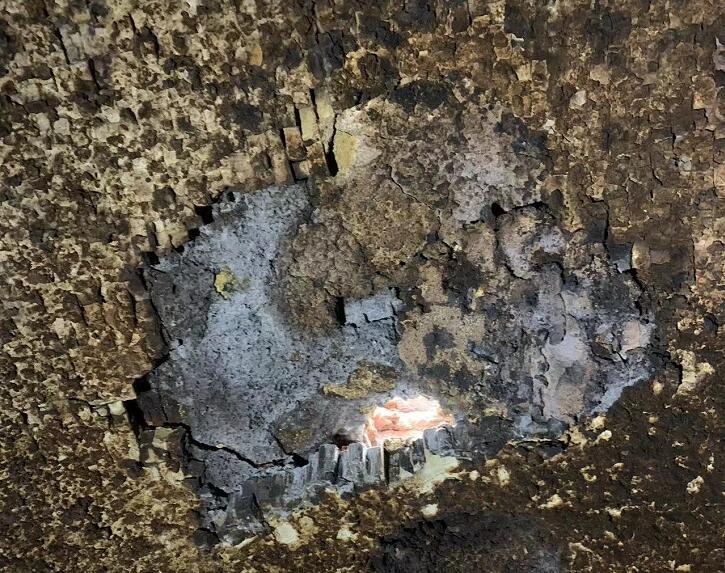

裂解爐內襯耐火磚目前選用比較多的是磷酸鹽產品或者高鋁磚產品，雖然最終都會發(fā)生酸侵蝕性的損毀，但是在使用壽命上，這兩種材料相比會更耐用一些。高鋁磚在廢硫酸裂解中的使用比較普遍，采用定制側楔形磚施工砌筑即快捷又方便，但是高鋁磚在使用一段時間后，就會發(fā)生脫氧現(xiàn)象，磚層內部出現(xiàn)氣孔增大，磚質密度下降現(xiàn)象，最終發(fā)生大面積的剝落。這種情況是共有的現(xiàn)象，所以在強酸反應下沒有任何一種抗酸侵蝕性好的耐火材料。
