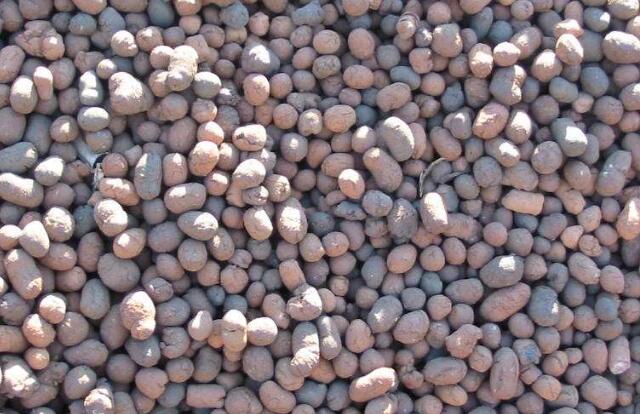

輕質(zhì)陶粒耐火澆注料所用的陶粒，是水選頁巖陶粒，耐火度為1300℃，顯氣孔率為66%，壓下4cm的筒壓強度為2.9MPa，5~10mm顆粒的堆積容重為890KG/m³，小于5mm的顆粒料一般用大顆粒陶粒破碎而成的，并進行篩分。為了調(diào)節(jié)性能，摻入高鋁質(zhì)隔熱磚顆粒料：耐火粉料用陶粒粉或礬土熟料粉料，結(jié)合劑用CA-50水泥，用量為38%左右，外加劑用MF減水劑。其效果性能是非常優(yōu)越的在1000℃的溫度下其耐壓強度能達到10.3MPa 。

重質(zhì)陶粒耐火澆注料一般用于水泥回轉(zhuǎn)窯，要求熱導(dǎo)率低、強度高，因此用重陶粒作耐火骨料。為了調(diào)節(jié)性能，摻入輕陶粒改變輕重體密。水泥窯實際使用的配合比，且輕、重陶粒混合使用，前者少、后者多。
